网络拓扑：

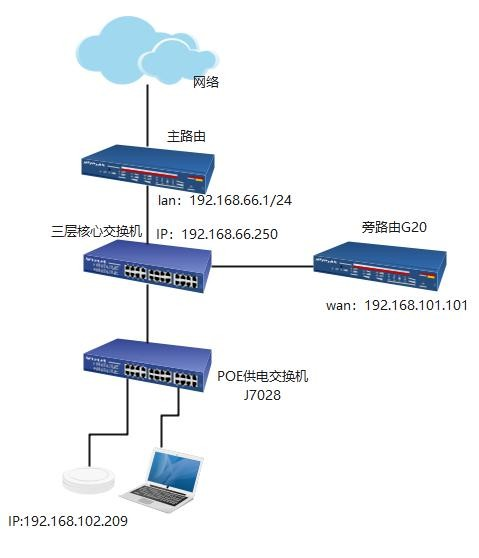

网络拓扑说明：网络--主路由--交换机交换机下接旁路由和POE 交换机--poe 交换机下接AP 和上网设备。

主路由：lan：192.168.66.1/24 交换机：IP：192.168.66.250

旁路由：wan：192.168.101.101 AP IP：192.168.102.209

三层核心交换机上开启DHCP 并配置VLAN101 和vlan102。

一、交换机设置

以交换机 S5735-L24T4X-A 为例讲解。在交换机上新建 vlan101 和

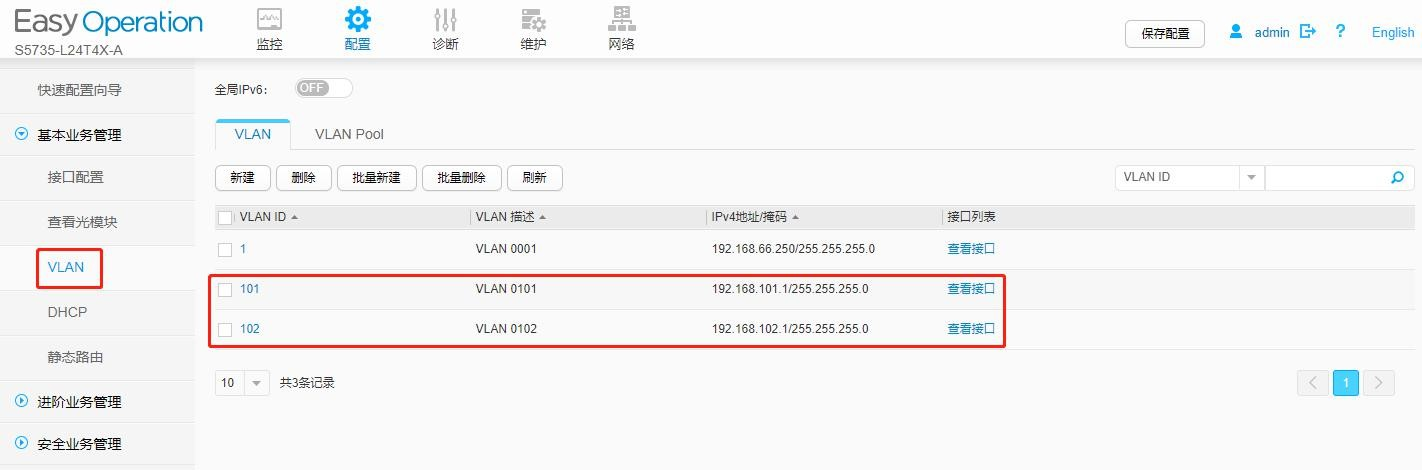

vlan102 并创建vlan 地址池。Vlan101:192.168.101.0/24 Vlan102:192.168.102.0/24

在DHCP 处开启DHCP，vlan101 给旁路由使用，vlan102 给AP 使用。

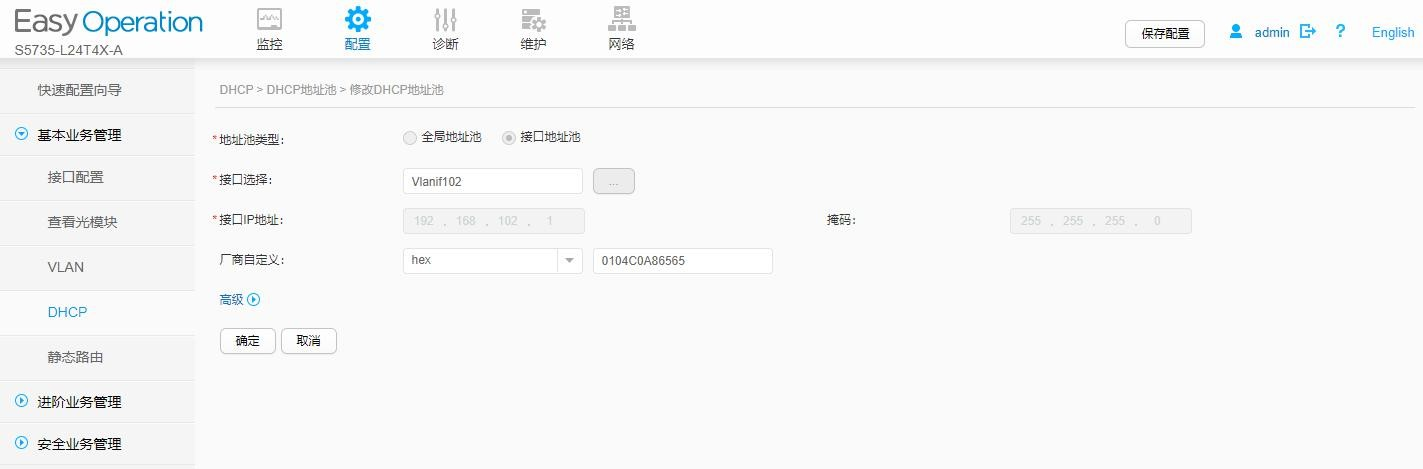

两个DHCP 厂商选择option 43 指向旁路由wan 口地址。

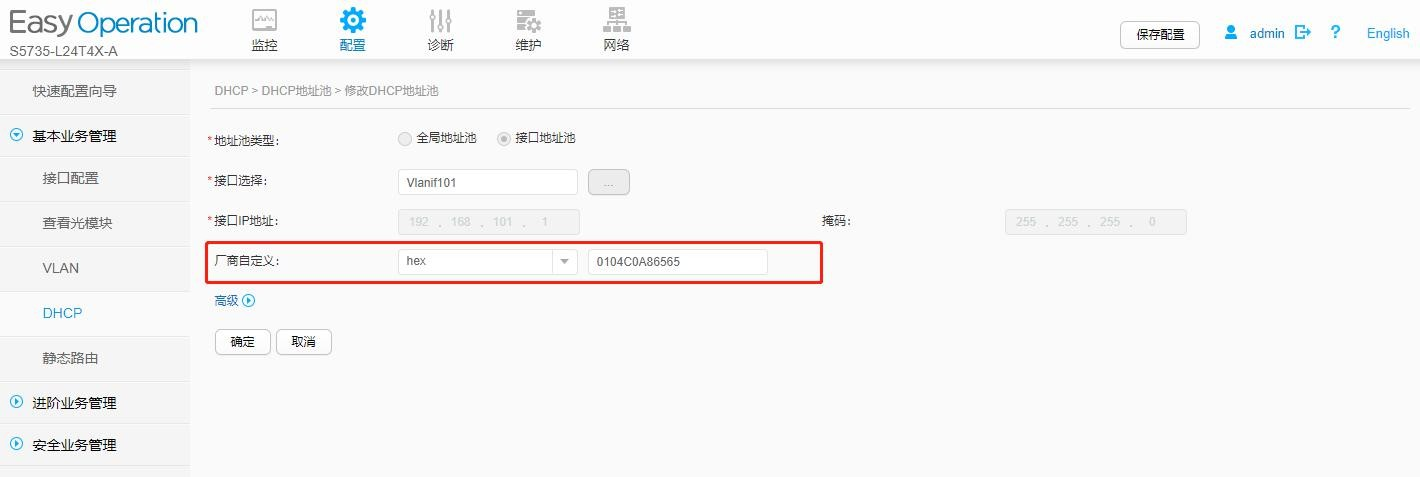

例如： 192.168.101.101 转换为 16 进制 option 43 处应填写0104c0a86565。

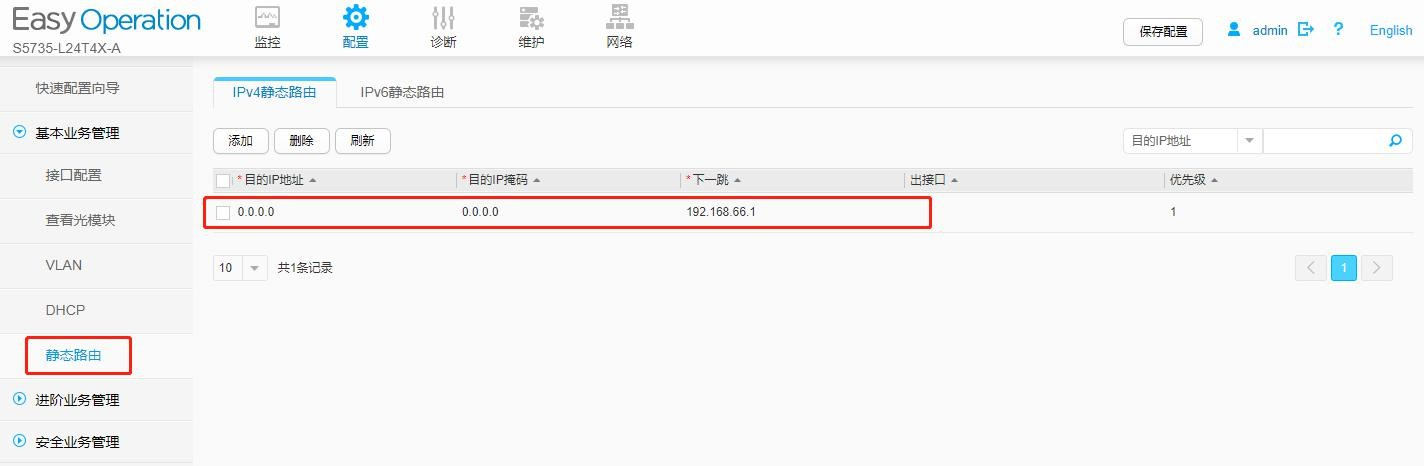

在三层交换机上做一条静态路由，让设备能正常上网。

二、主路由

主路由开启主干模式，在主路由上做两条静态路由。

目的地址指向 vlan 网段。下一条网关填写交换机地址。让旁路由和AP 有网。

旁路由添加一条静态路由指向AP的地址。

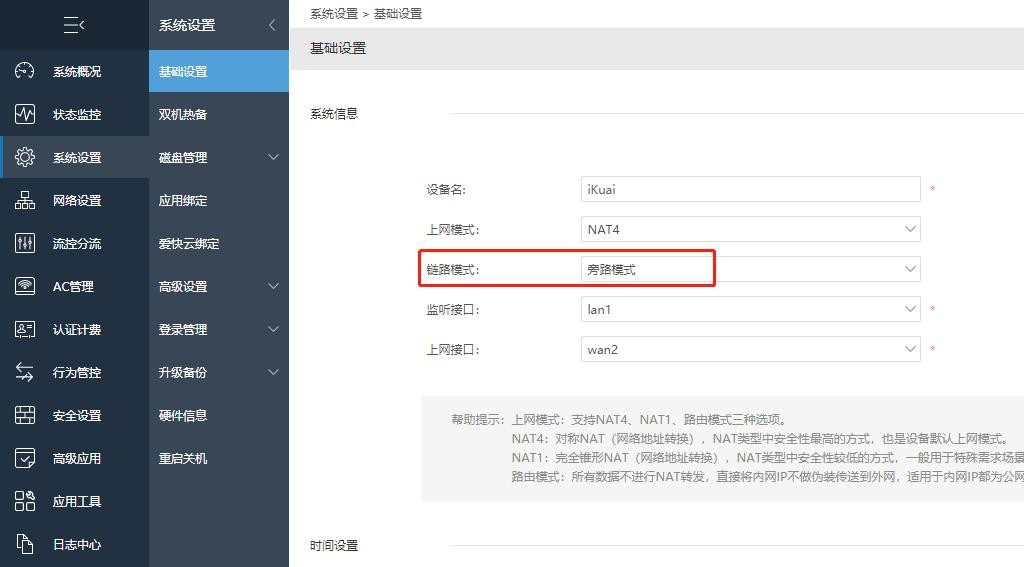

系统设置--基础设置--链路模式改为旁路模式。监听接口设置 lan1，上网接口设置wan2.这里根据实际使用环境选择对应接口。

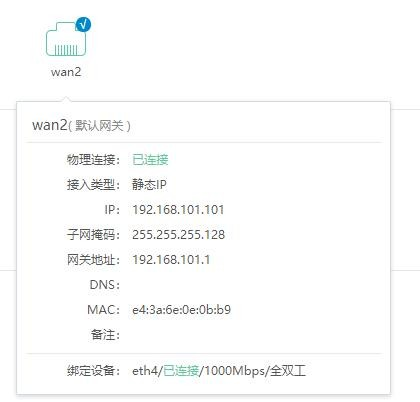

Wan 口自动获取或填写静态IP。

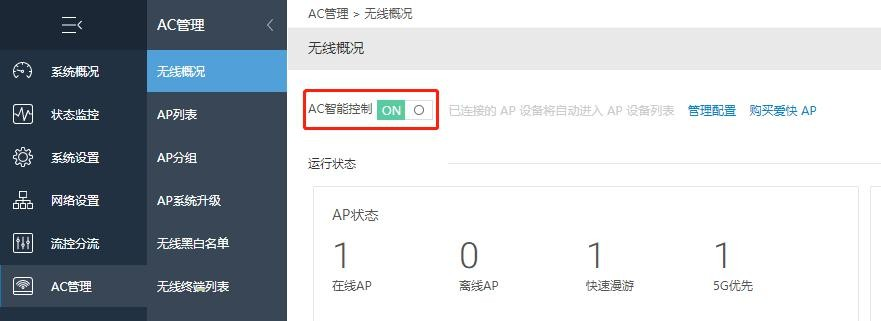

在AC 管理--无线概况开启AC 智能控制。

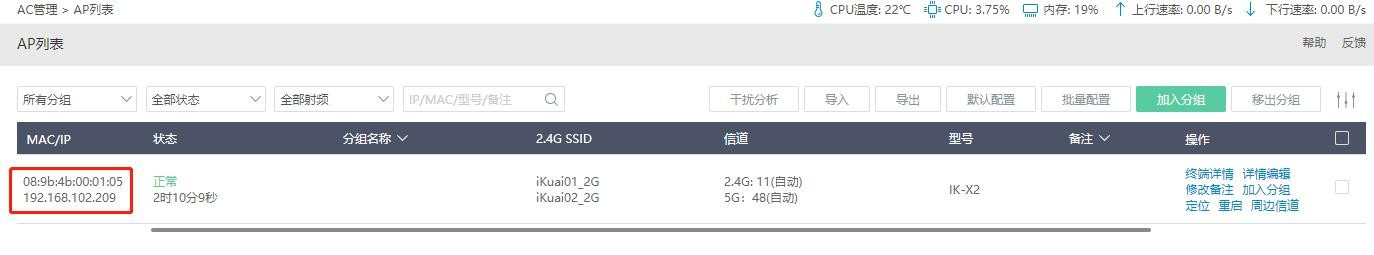

在AC 管理--AP 列表等待 3-5 分钟后AP 可正常上线。

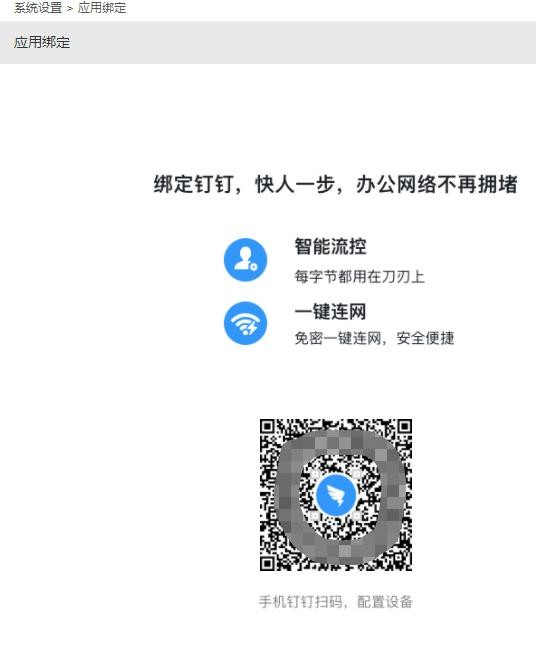

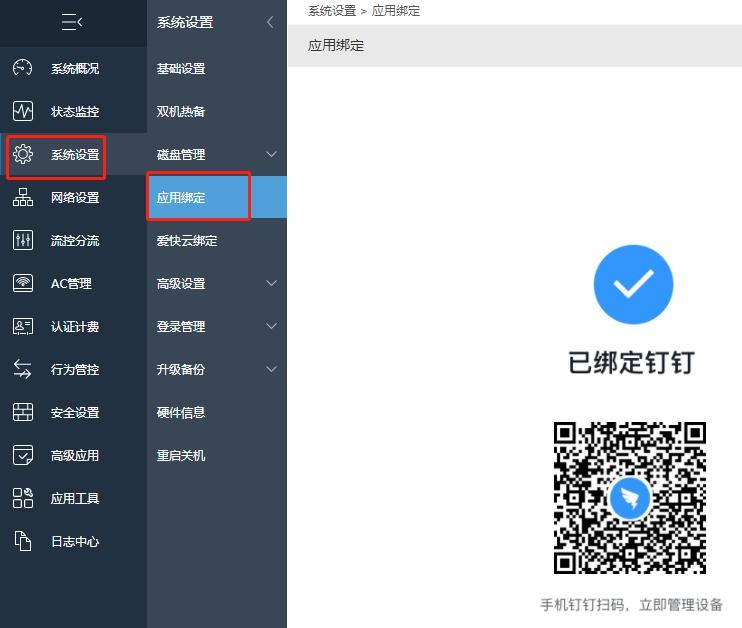

在系统设置--应用绑定，使用钉钉扫描二维码绑定钉钉。

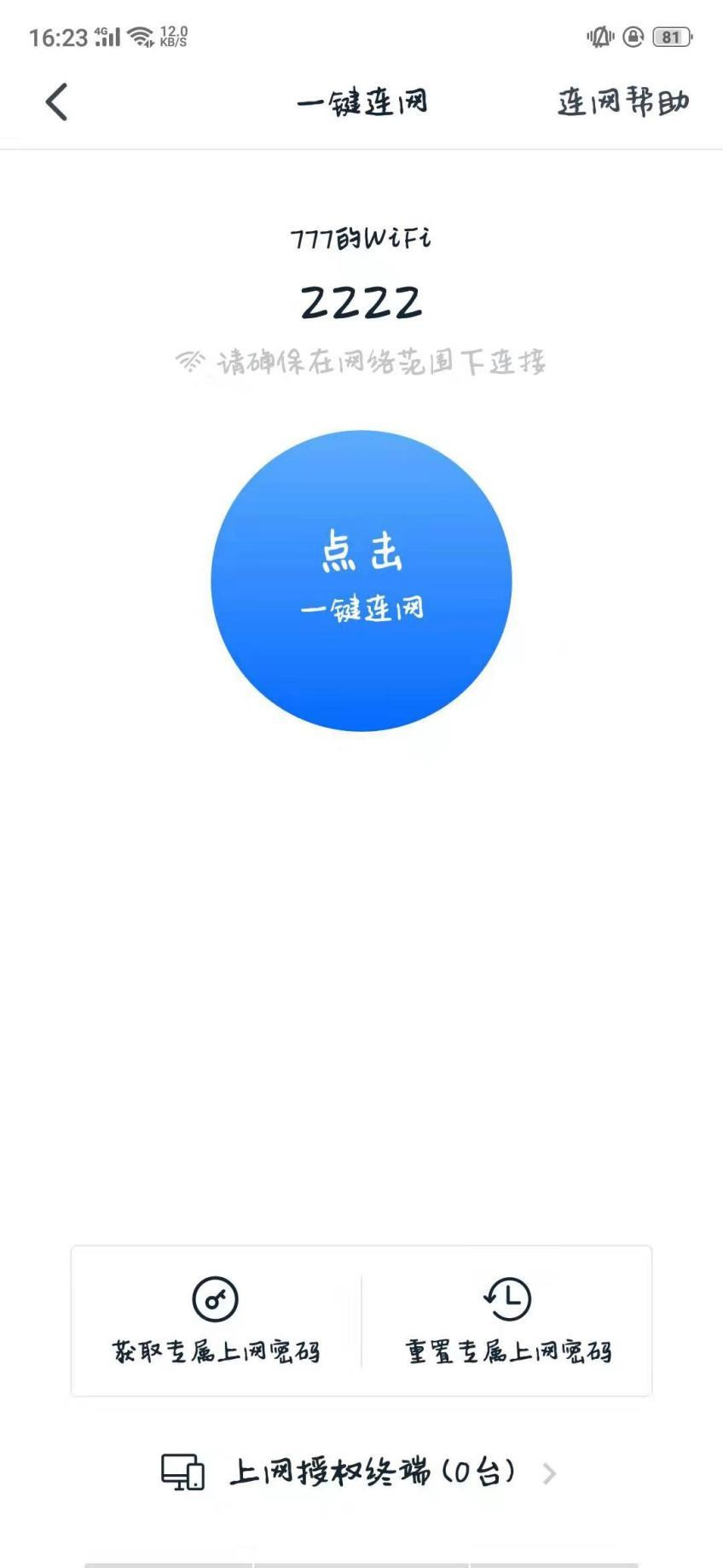

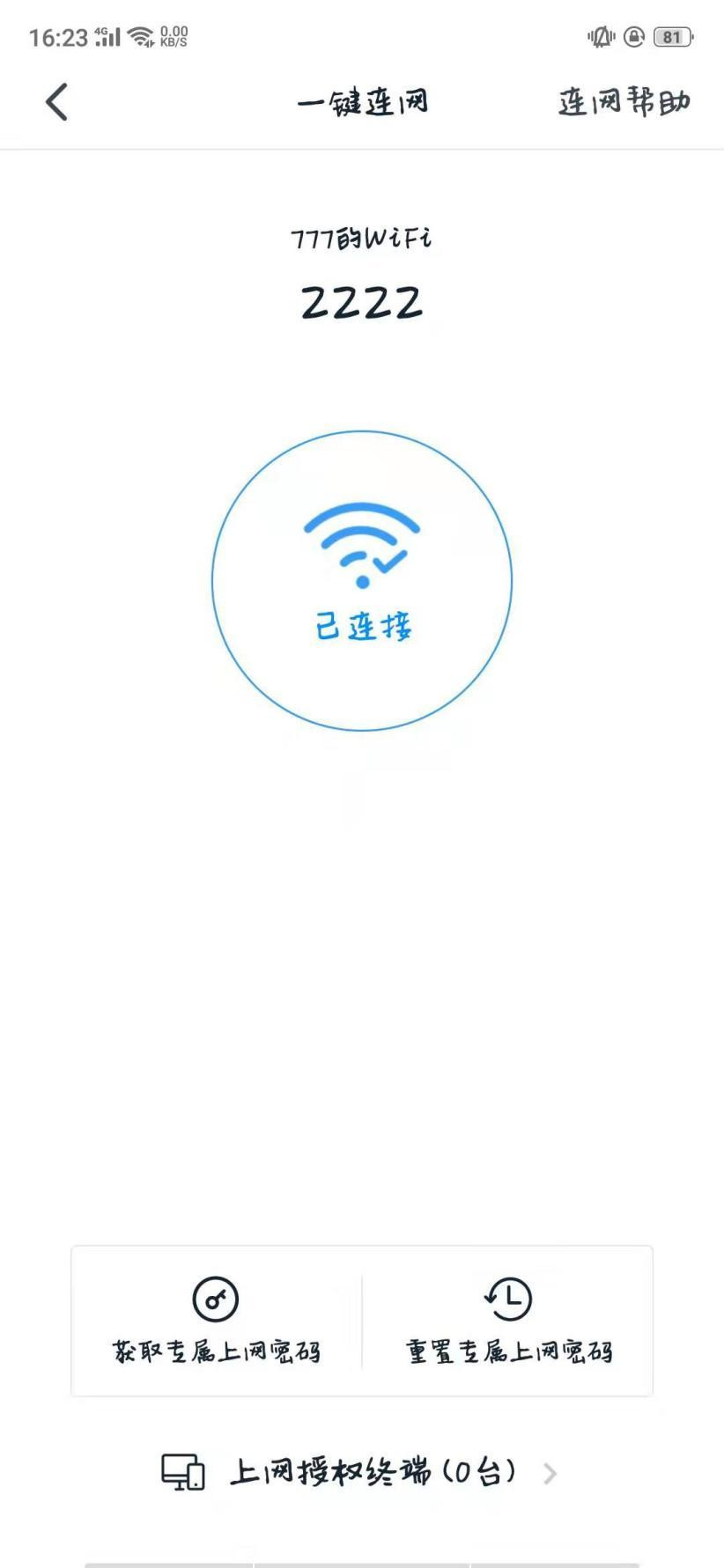

绑定成功之后，连接钉钉无线，点击一键联网即可连接网络。
