一、介绍
由于web认证及基于MAC地址实现的一些功能都需要获取到设备本身MAC地址，而正常情况下，路由器本身获取不到三层下面设备MAC地址。针对这种情况，爱快推出了跨三层应用功能，解决跨三层MAC地址识别问题。

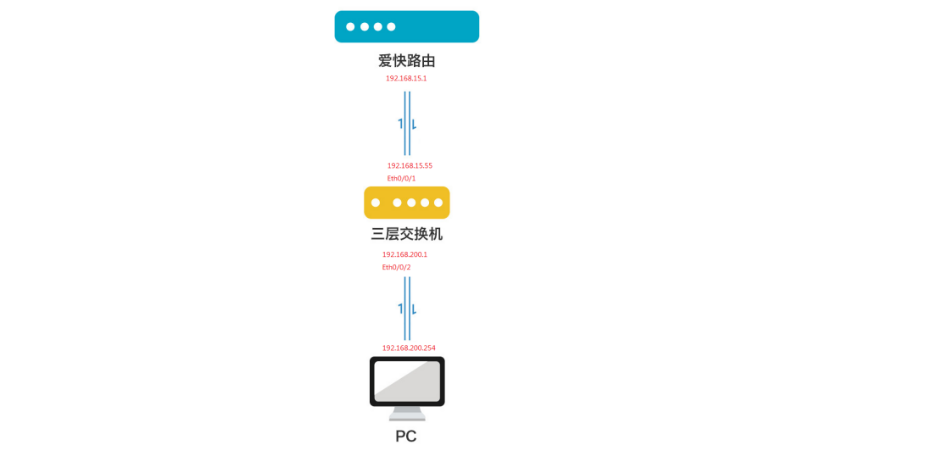

二、网络拓扑
三、具体配置
1、配置爱快对接三层基础上网：
⑴：网络设置--静态路由，添加一条回指路由，指向三层交换机内网设备
⑵：华为交换机配置步骤：
<Huawei>sy # 进入系统视图
[Huawei]dhcp enable # 开启dhcp服务
[Huawei]ip pool aa # 创建地址池aa
[Huawei-ip-pool-aa]network 192.168.200.1 mask 255.255.255.0 # 子网IP和掩码
[Huawei-ip-pool-aa]gateway-list 192.168.200.1 # 网关地址
[Huawei-ip-pool-aa]dns-list 223.5.5.5 114.114.114.114 # 配置DNS列表
[Huawei]vlan 10 # 创建vlan10
[Huawei-vlan10]quit #退出
[Huawei]int vlan 10 # 进入vlan 10端口
[Huawei-Vlanif10]ip address 192.168.15.55 255.255.255.0 # 为vlan 10配置IP地址
[Huawei-Vlanif10]quit # 退出
[Huawei]vlan 200 # 创建vlan200
[Huawei-vlan200]quit # 退出
[Huawei]int vlan 200 # 进入vlan 200端口
[Huawei-Vlanif200]ip address 192.168.200.1 255.255.255.0 # 为vlan 200配置IP地址
[Huawei-Vlanif200]dhcp select global # DHCP获取范围从全局global获取
[Huawei-Vlanif200]quit # 退出
[Huawei]int g0/0/1 # 进入端口1（1口为上联爱快的口）
[Huawei-GigabitEthernet0/0/1]port link-type access # 设置端口为access模式
[Huawei-GigabitEthernet0/0/1]port default vlan 10 # 设置端口为vlan10
[Huawei-GigabitEthernet0/0/1]quit # 退出
[Huawei]int g0/0/2 # 进入端口（2口为下联内网的口）
[Huawei-GigabitEthernet0/0/2]port link-type accesss # 设置端口为access模式
[Huawei-GigabitEthernet0/0/2]port default vlan 200 # 设置端口为vlan200
[Huawei-GigabitEthernet0/0/2]quit # 退出
[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.15.1 # 配置静态路由
2、配置路由器与交换机跨三层SNMP应用：
⑴.SNMP V2协议版本配置:

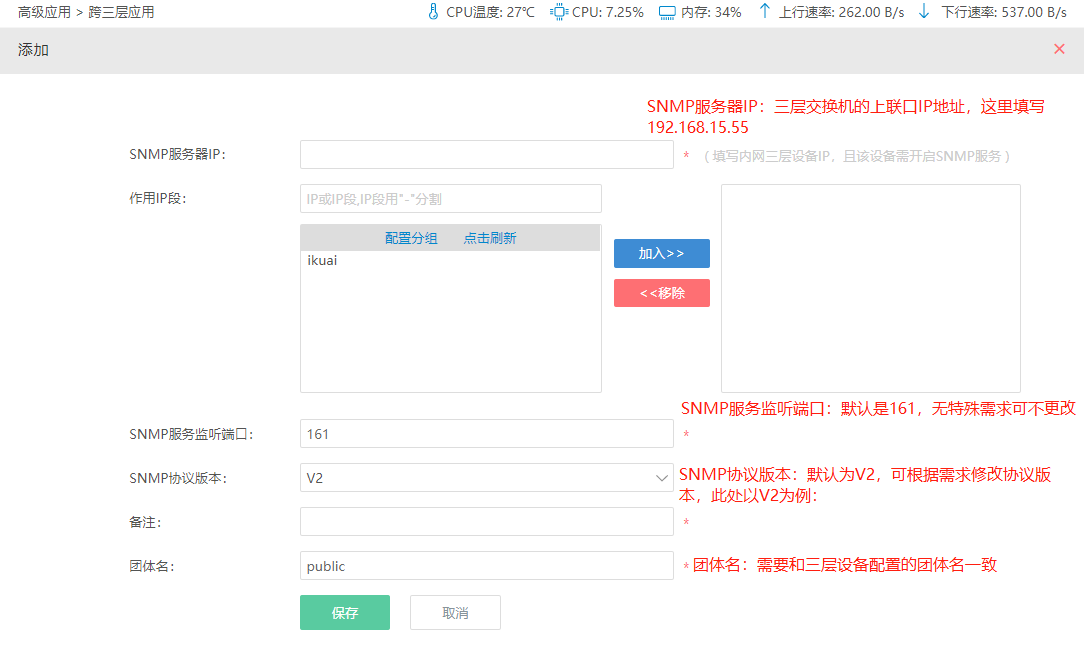

路由器配置:
高级应用--跨三层应用，开启服务：
注：由于三层设备还未开启SNMP服务，所以这里会显示状态为异常，三层配置成功后会自动检测成功
华为交换机SNMP V2配置：
[Huawei]snmp-agent # 使能SNMP Agent服务
[Huawei]snmp-agent sys-info version v2c # 配置SNMP的协议版本为SNMPv2c
[Huawei]snmp-agent community read public # 配置设备的只写权限及团体名
<Huawei>save # 保存配置

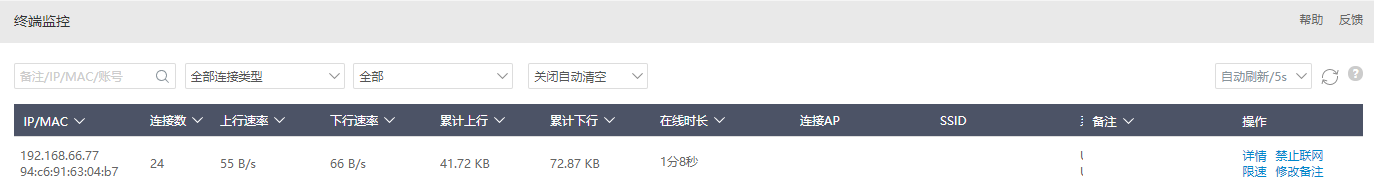

路由器终端监控展示效果:
客户端地址:
⑵.SNMP V3协议版本配置

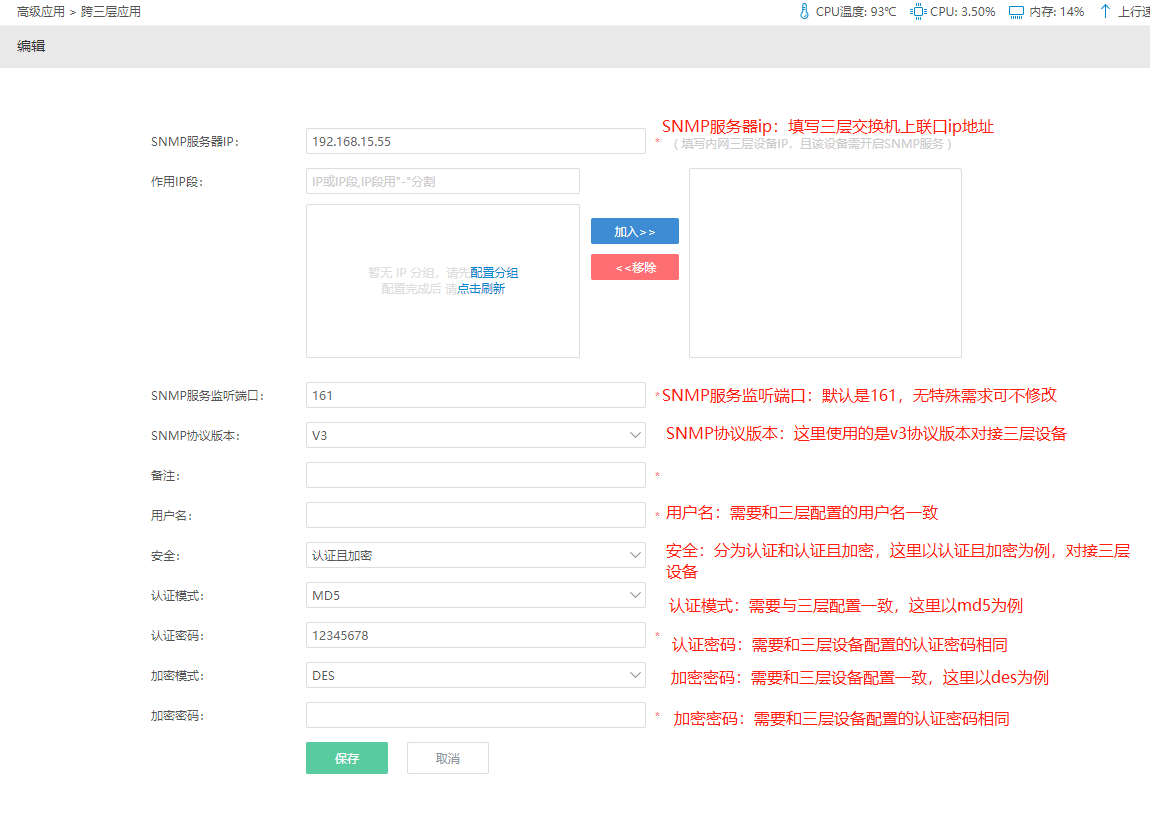

路由器配置：
应用工具--跨三层应用，开启服务：
注：由于三层设备还未开启SNMP服务，所以这里会显示状态为异常，三层配置成功后会自动检测成功
华为交换机V3配置：
snmp-agent #使用SNMP Agent服务
snmp-agent sys-info version v3 #配置SNMP的协议版本为V3
snmp-agent group v3 fff privacy # 创建用户组，并使数据加密
snmp-agent usm-user v3 aaa（用户名） fff（用户组） authen md5 123456789（密码） privacy des56 hello123（密码） #配置SNMPv3用户信息
snmp-agent mib-view included isoview iso #配置MIB视图
路由器终端监控展示效果:
四、注意事项
1.跨三层应用可正常识别MAC地址，除ARP列表里不显示之外，其余基于MAC地址实现的功能，全部可正常使用。
