16.2.4 配置DHCP服务器地址绑定

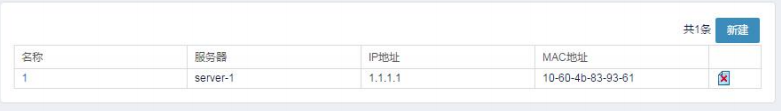

进入网络>DHCP>IP-MAC 绑定。
名称：DHCP 地址绑定名称。
服务器：该 ip-mac 绑定相关联的 DHCP 服务器
IP 地址：地址绑定对应 IP。
MAC 地址：地址绑定对应 MAC。
新建: 新建一个 DHCP 地址绑定。
：删除该地址绑定。

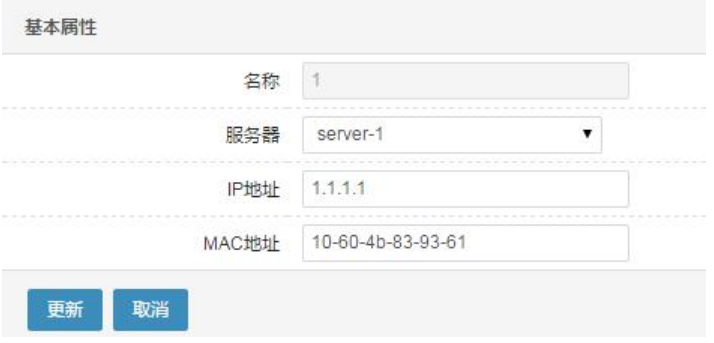

配置 DHCP 地址绑定： 点击新建按钮。
名称：DHCP 地址绑定名称。
服务器：关联的 DHCP 服务器
IP 地址：地址绑定对应 IP。
MAC 地址：地址绑定对应 MAC。
更新: 新建该地址绑定。
取消: 取消本次配置。
16.3 配置案例
16.3.1 案例1：接口ge0/2配置DHCP Server
案例描述：
配置设备（DHCP Server）给两个子网分配 IP 地址，如下图所示：
172.16.1.0/16 为直接相连的子网，172.16.2.0/16 为通过另一台设备（DHCP Relay）后的子网。

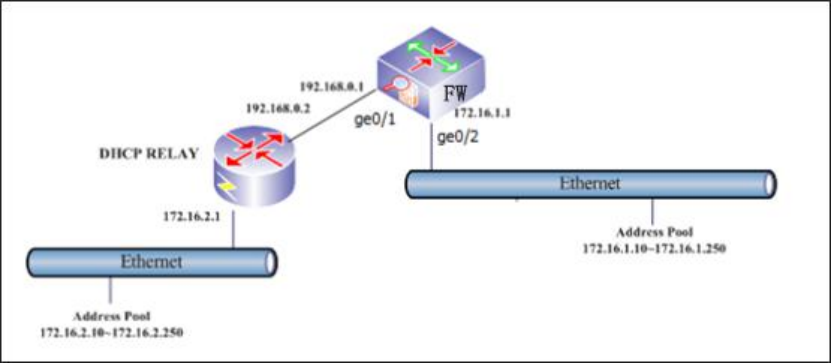

图 16-1 DHCP 服务配置案例组网图
配置步骤：

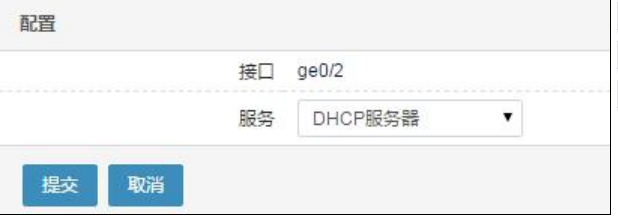

- 进入网络>DHCP>服务，点击（接口 ge0/2）编辑，如下图：
选中 DHCP 服务器 服务选项。
- 点击提交完成设置。

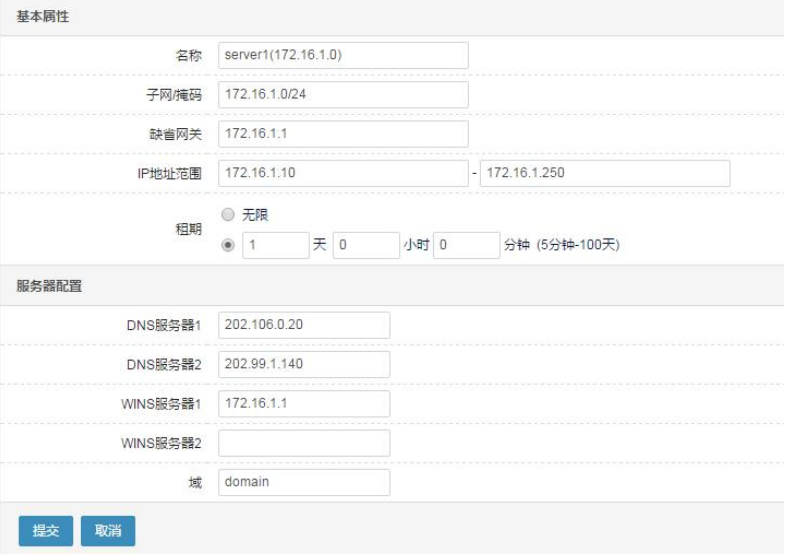

- 进入网络>DHCP>服务器，点击新建，如下图：
填写服务器参数；
名称：DHCP Server 地址池名称为“server1(172.16.1.0)”。
子网/掩码：地址池的子网和掩码为“172.16.1.0/24”。
缺省网关：地址池配置的缺省网关为“172.16.1.1”。
IP 地址范围：地址池范围为“172.16.1.10-172.16.1.250”。
租期：地址租约，为“1 天”。
DNS 服务器 1：主 DNS 服务器选项为“202.106.0.20”。
DNS 服务器 2：备份 DNS 服务器选项为“202.99.1.140”。
WINS 服务器 1：主 WINS 服务器选项为“172.16.1.1”。
WINS 服务器 2：备份 WINS 服务器选项为空。
域：域名选项为“domain”。
- 点击提交完成设置。

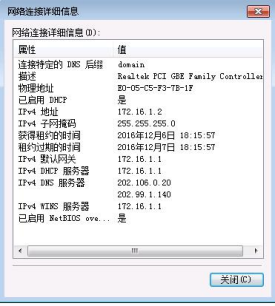

- 客户端 pc 配置好自动获取 IP 地址，最终获取的 IP 地址信息如下：

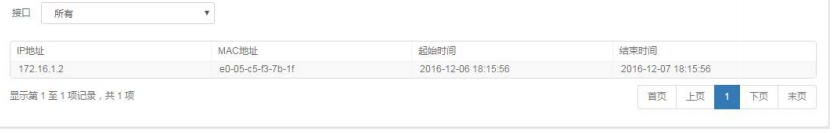

下一代安全防护平台设备上 DHCP 监视器显示信息如下：
16.3.2 案例2：接口ge0/1配置DHCP Relay
案例描述
配置设备（DHCP RELAY）从 DHCP Server（192.168.0.1）给客户端分配IP 地址，如下图所示：

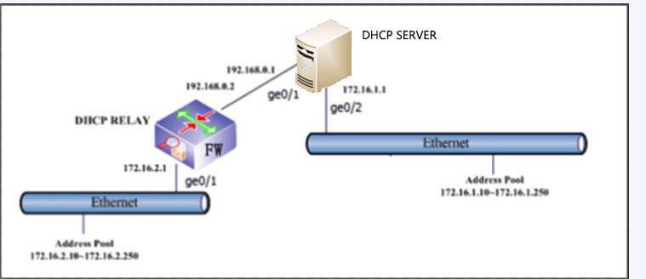

图 16-2 DHCP Relay 配置案例组网图
配置步骤：

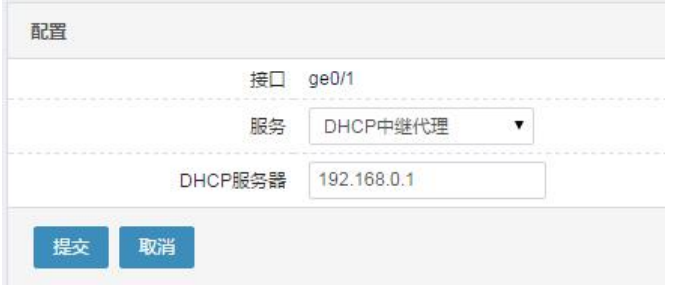

- 进入网络>DHCP>服务，点击(接口 ge0/1)编辑，如下图：
选中 DHCP 中继代理， DHCP 服务器编辑框上填入 DHCP Server 地址“192.168.0.1”。
- 点击提交完成设置。
- 配置 DHCP 服务器：（首先保证 DHCP 服务器到客户端网段172.16.2.0/24 网络可达）
- 点击提交完成设置。
